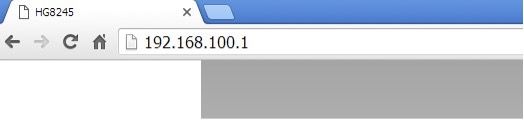

Buka halaman ONT admin

Buka melalui browser Anda dengan alamat http://192.168.1.1. Mohon pastikan PC/Laptop Anda sudah mendapatkan lokal IP dan dapat mengakses alamat intranet tersebut.

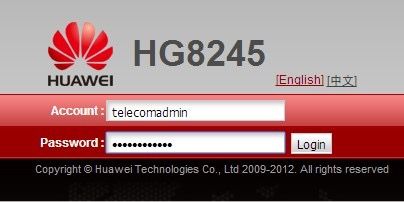

Masukan username dan password

Masukan username dan password standard ONT Huawei untuk melakukan konfigurasi OLT

Username: telecomadmin
Password: admintelecom

Akan tampil sejumlah menu

Akan tampil sejumlah menu yang nantinya akan Anda gunakan untuk melakukan konfigurasi parameter ONT.

Pastikan Anda sudah menggunakan profile static

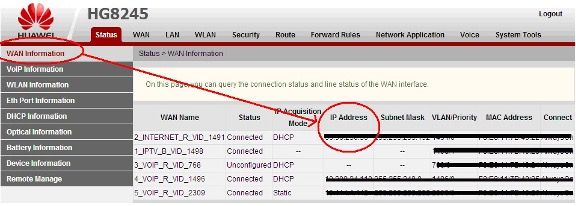

Pastikan Anda sudah menggunakan profile static dan mendapatkan IP static. Untuk melihat informasi tersebut pilih tab Status, kemudian masuk ke menu WAN Information, dan cek IP Address.

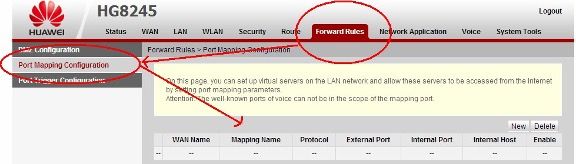

Pilih tab Forward Rules

Pilih tab Forward Rules dan masuk ke menu Port Mapping Configuration (Side Pannel) untuk melakukan pengaturan port-forwarding.

Klik tombol New untuk membuat Port-Mapping/Port-Forwarding yang baru.

Klik tombol New untuk membuat Port-Mapping/Port-Forwarding yang baru.

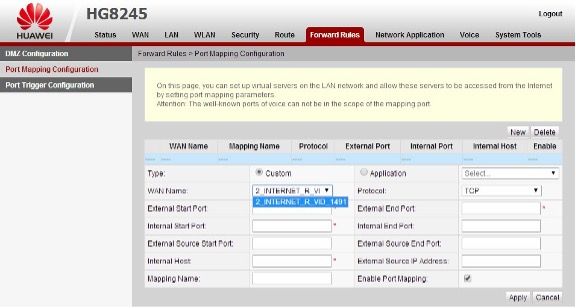

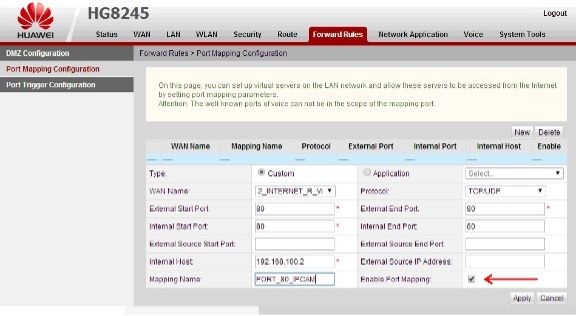

Isi field sesuai dengan kebutuhan Anda Contoh:

Anda akan melakukan port forwarding untuk port IP Camera (port:80).
a. Pada field Type, silakan pilih Custom
b. Pada field WAN Name, silakan pilih WAN yang terdapat IP Public
c. Pada field Protocol, silakan pilih TCP/UDP
d. Pada field External Start Port, silakan isikan 80
e. Pada field External End Port, silakan isikan 80
f. Pada field Internal Start Port, silakan isikan 80
g. Pada field Internal End Port, silakan isikan 80
h. Kosongkan field External Source Start Port
i. Kosongkan field External Source End Port
j. Pada field Internal Host, silakan isikan dengan local IP yang didapat dari ONT yang digunakan untuk Port Forwarding.

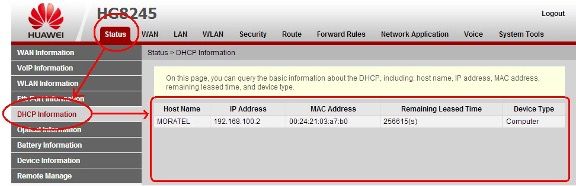

Untuk melihat local IP ini, pilih tab Status, selanjutnya pilih menu DHCP Information

Pada field Mapping Name, silakan isi dengan nama profile forwarding yang akan digunakan, misalnya: PORT_80_IPCAM

Pastikan Anda memberikan tanda checklist pada field Enable Port Mapping

Jika sudah sesuai, klik Apply

Aktifkan tools yang menggunakan port forwarding tadi..

Contoh: Anda menggunakan XAMPP-APACHE (port 80) untuk melakukan komunikasi dengan port 80.

1. Mohon install XAMPP

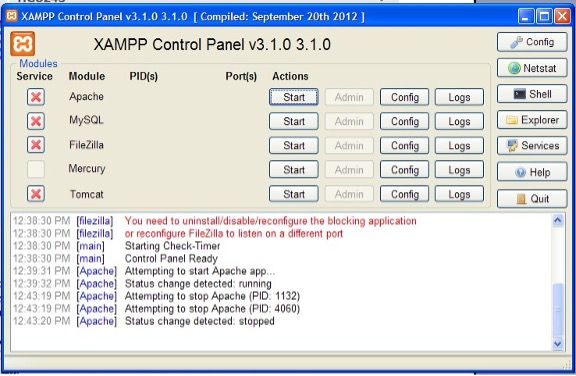

2. Buka XAMPP Control Panel

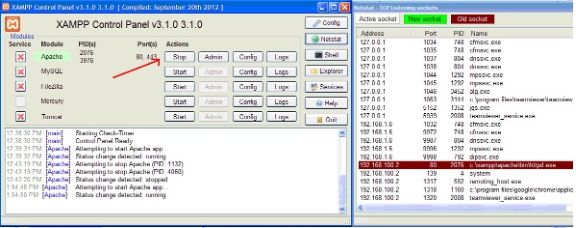

3.Aktifkan Apache

Silakan lakukan tes pada port terkait.

Tes dapat dilakukan langsung dengan tools yang terhubung dengan IP Public (IP Camera software, FTP/TFTP server, dll) atau dengan Wireshark.

Contoh: Anda menggunakan wireshark.

Maka:
a. Gunakan PC/Laptop lain pada network yang berbeda (bukan ONT
MyRepublic)
b. Lakukan request port yang telah dibuat sebelumnya. Pada contoh ini PC/Laptop lain tadi melakukan request port dengan browser dan PC/Laptop yang terhubung dengan ONT dan melakukan capture session dengan wireshark.

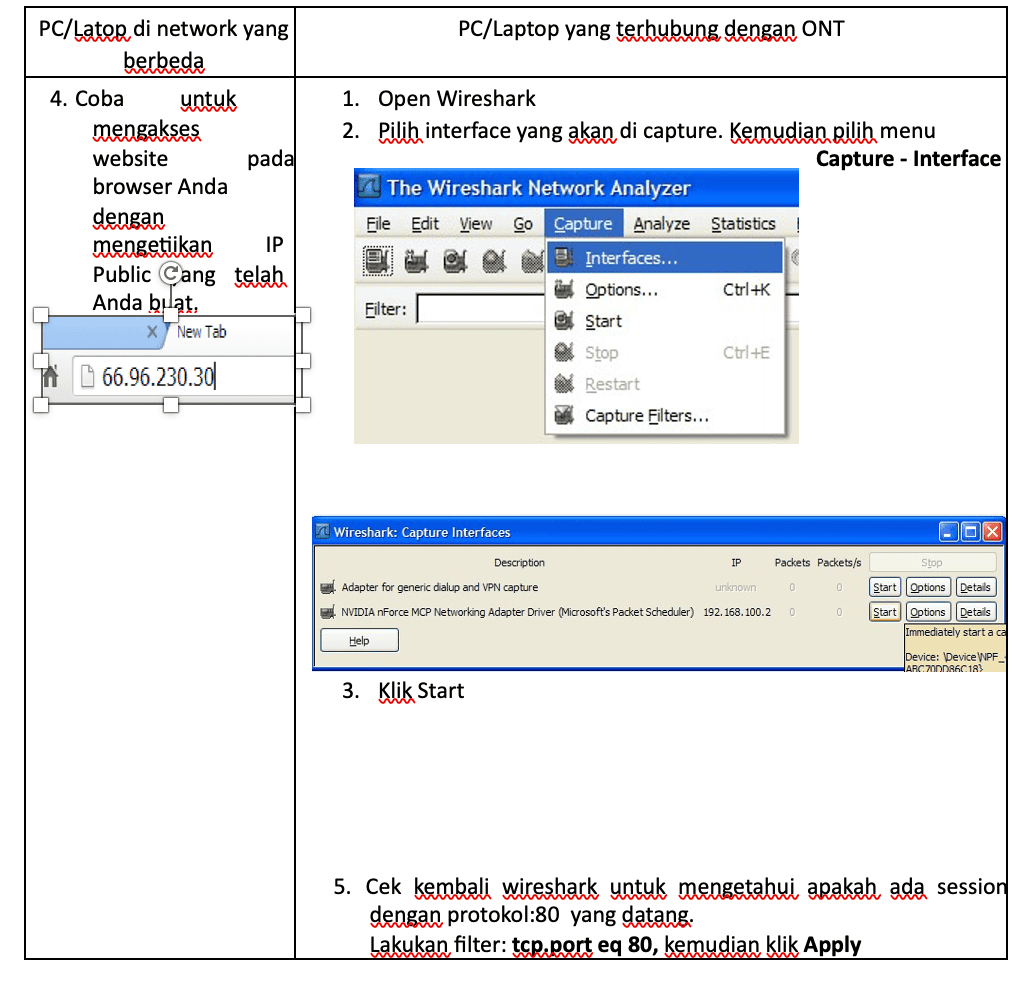

PC/Latop di network yang berbeda PC/Laptop yang terhubung dengan ONT

Coba untuk mengakses website pada browser Anda dengan mengetik IP Public yang telah Anda buat.

1. Open Wireshark

2. Pilih interface yang akan di capture. Kemudian pilih menu Capture - Interface

3. Klik Start

A. Cek kembali wireshark untuk mengetahui apakah ada session dengan protokol:80 yang datang.
Lakukan filter: tcp.port eq 80, kemudian klik Apply

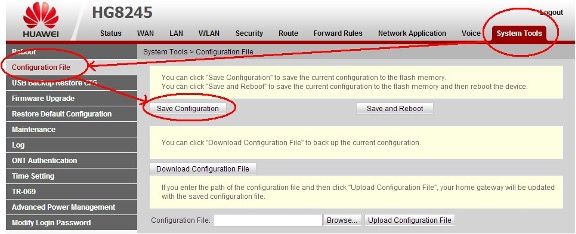

Jika sudah berhasil, silakan simpan konfigurasi ONT Anda

dengan memilih tab System Tools, kemudian masuk ke menu Configuration Files, dan klik Save Configuration.
